SPECIFICATIONS

Brand Name: FYSETC

Origin: Mainland China

Item Type: Motherboard

Model Number: FYSETC E4 Motherboard

Choice: yes

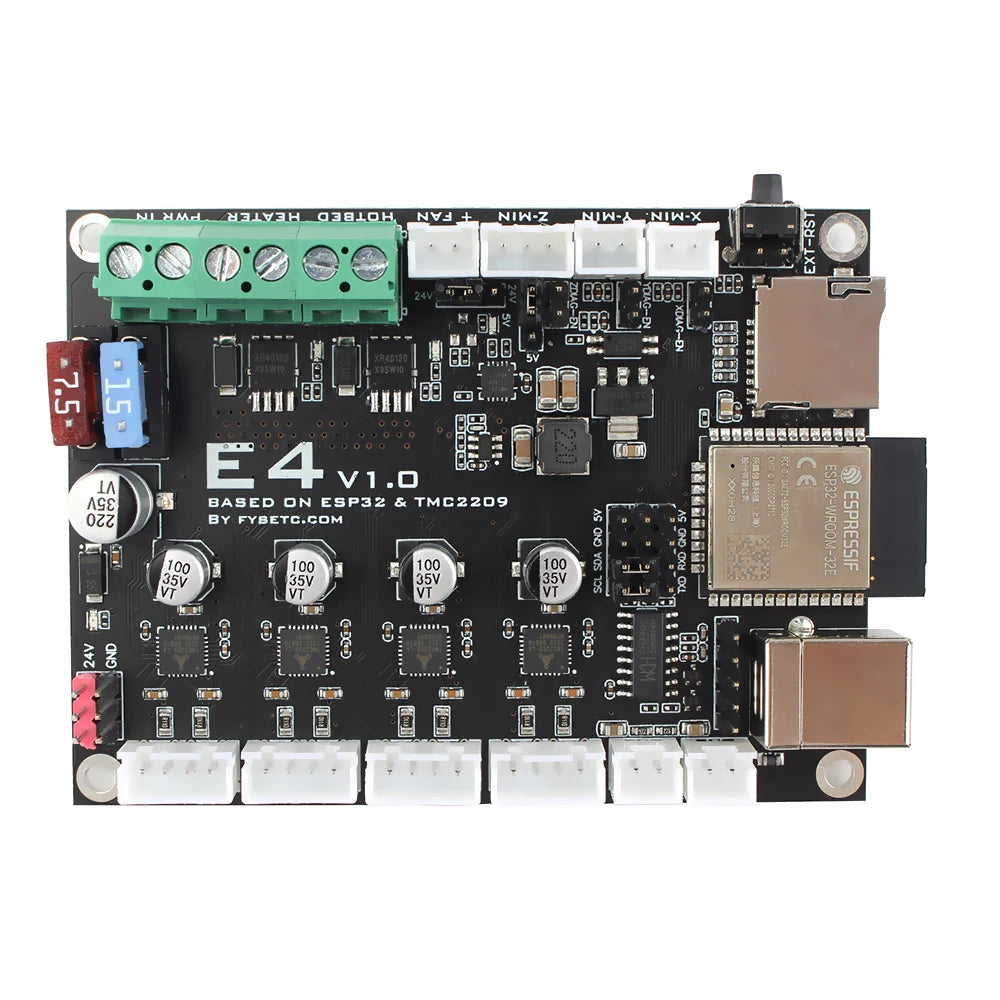

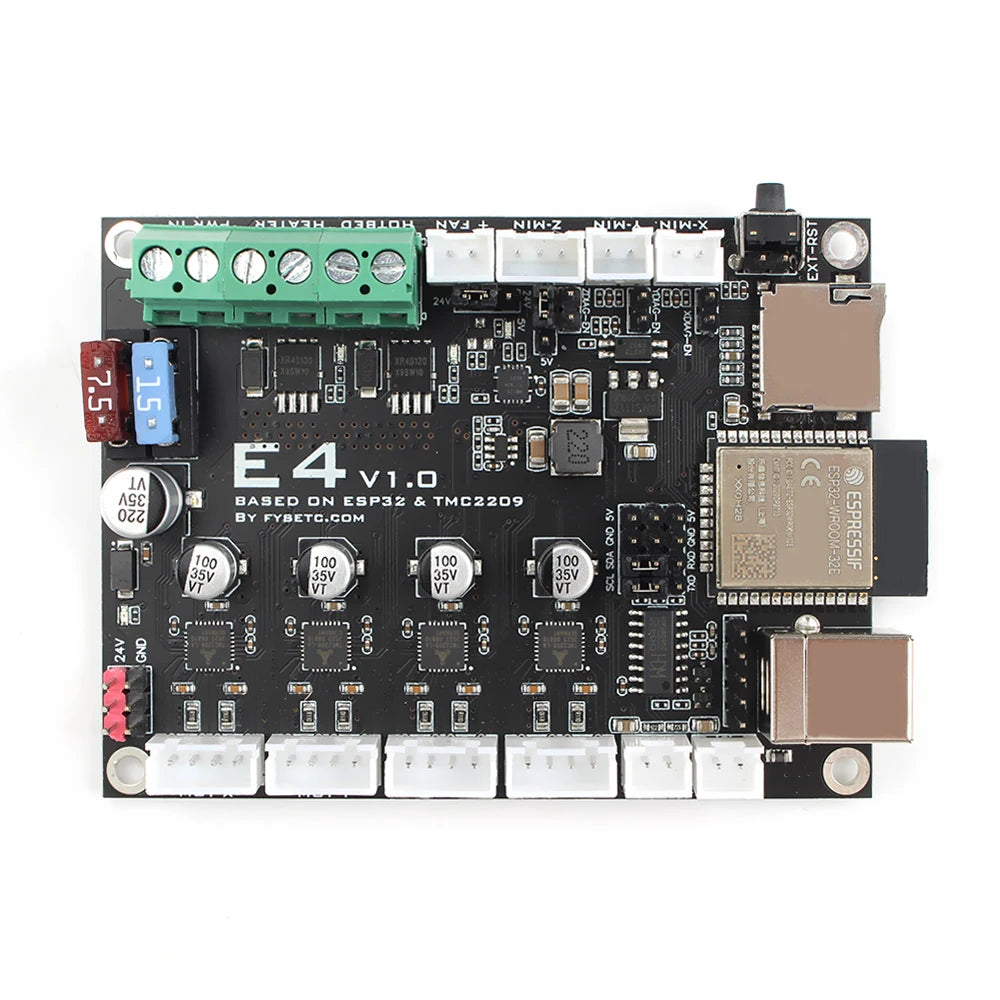

FYSETC E4 Mainboard with Wi-Fi and Bluetooth

Produktbeschreibung:

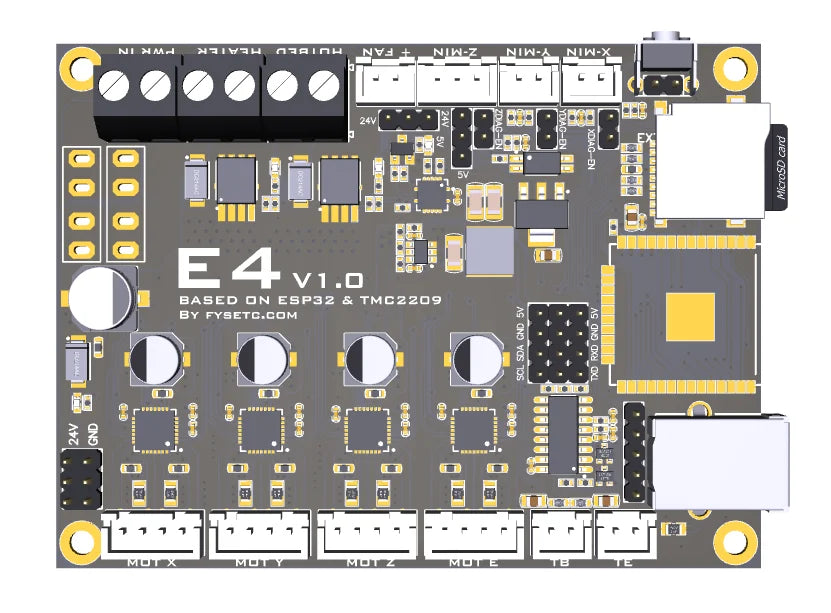

Das FYSETC E4 ist ein kompaktes, leistungsstarkes Mainboard für 3D-Drucker, das auf dem ESP32-Mikrocontroller basiert. Es verfügt über integriertes Wi-Fi und Bluetooth und erlaubt die direkte Steuerung des Druckers über einen Webbrowser, ohne zusätzliche Hardware wie einen Raspberry Pi.

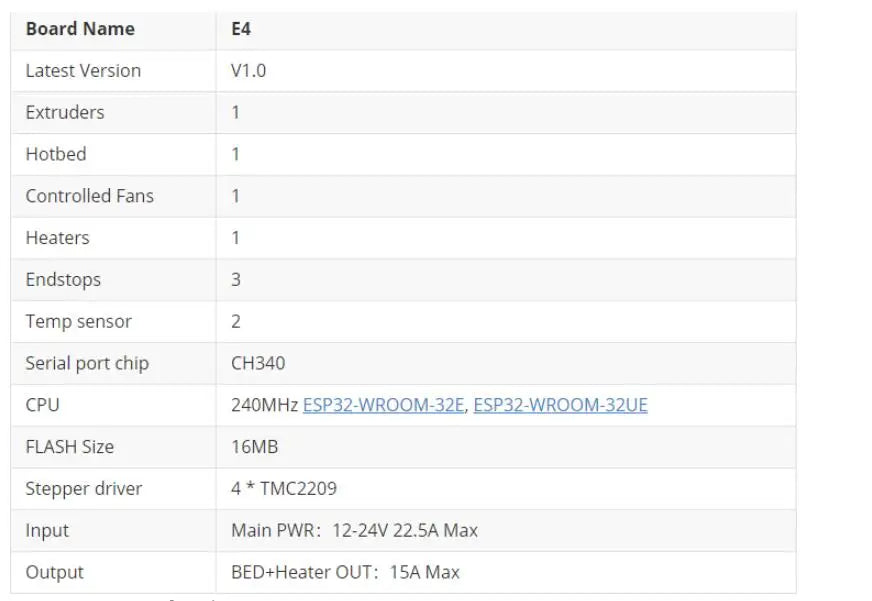

Spezifikationen:

• Markenname: FYSETC
• Herkunft: Festland China
• Modell: FYSETC E4
• Prozessor: ESP32 mit bis zu 240 MHz
• Speicher: 16 MB Flash
• Eingangsspannung: 12–24 V

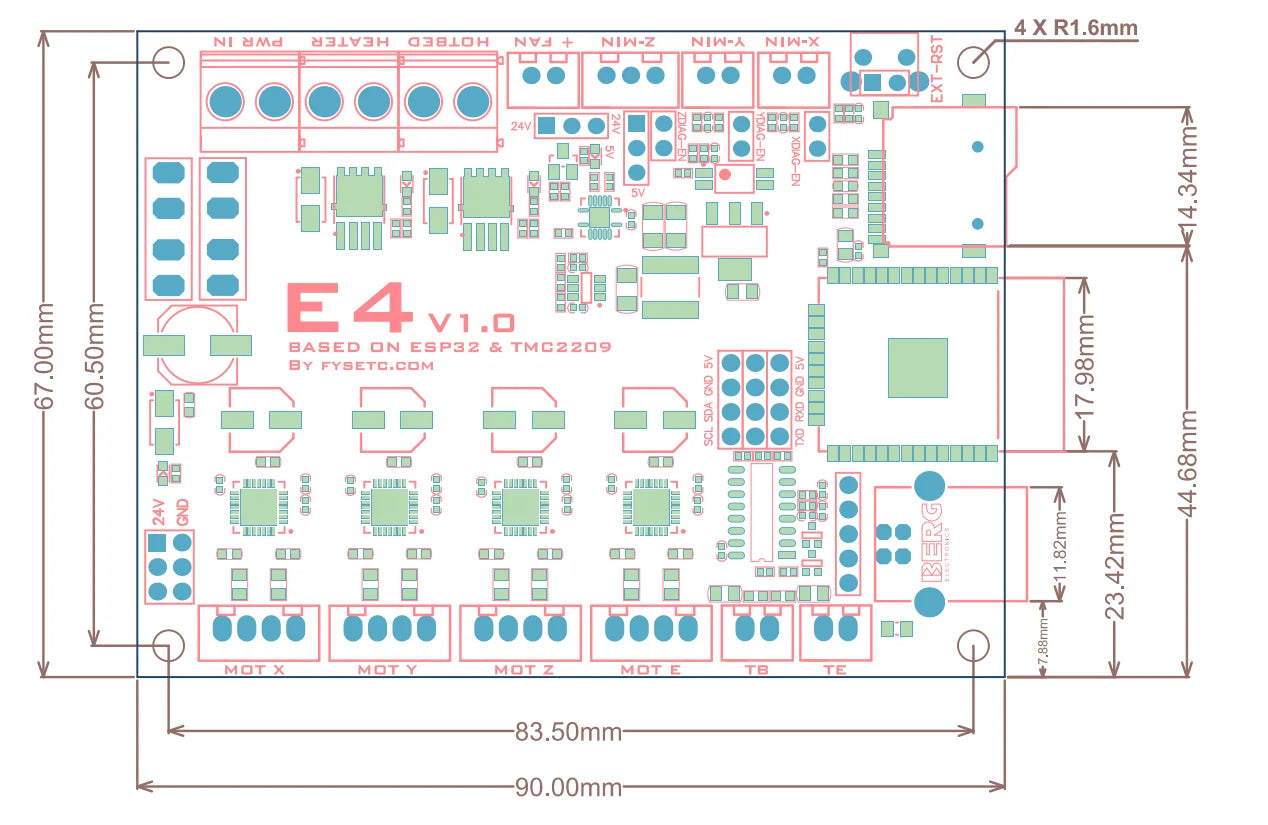

• Abmessungen: 90 mm x 67 mm
• Schrittmotortreiber: 4x TMC2209 (für X, Y, Z und E)
• Endstops: Unterstützung für X-, Y-, Z-Min-Endstops sowie sensorloses Homing
• Temperatursonden: Unterstützt Zonden mit 12–24 V oder 5 V Versorgungsspannung
• Wi-Fi: Unterstützt 802.11 b/g/n Protokolle
• Verbindung: USB (CH340 Chip) und TF-Kartenslot
• Firmware-Unterstützung: Custom Marlin mit ESP3D WebUI

Hauptfunktionen und Vorteile:

1. Integrierte Wi-Fi-Funktionalität:

   • Steuerung und Überwachung des Druckers über den ESP3D WebUI via PC, Smartphone oder Tablet.
   • Kein Raspberry Pi oder externes Display erforderlich.

2. Leistungsstarke Schrittmotortreiber:

   • TMC2209 für flüsterleisen Betrieb und präzise Steuerung.
   • Unterstützt bis zu 2 A Stromstärke pro Phase.

3. Optimale Nutzung von Z-Sonden:

   • Möglichkeit, kapazitive oder induktive Z-Sonden mit höherer Spannung (12–24 V) zu betreiben, was die Detektionsreichweite erhöht.

4. Kompaktes Design:

   • Geeignet für platzsparende Installationen.
   • Optional: Version mit externer Antenne für geschlossene Gehäuse.

5. Benutzerfreundlichkeit:

   • Einfacher Einstieg dank vorinstallierter Firmware.
   • Web-Interface erlaubt das Hochladen und Starten von GCODE-Dateien direkt aus dem Browser.

Lieferumfang:

• 1x FYSETC E4 Mainboard

Firmware:

Die werkseitige Firmware wird mit einem benutzerdefinierten Fork von Marlin sowie einer Weboberfläche vorinstalliert geliefert. Du kannst sie in unserem GitHub herunterladen. Beachte, dass du die Firmware basierend auf deiner Maschinenkonfiguration anpassen musst. Du kannst entweder unserem Video oder den folgenden Schritten folgen:

1. Schalte die FYSETC E4 ein und verbinde dann deinen PC, dein Smartphone oder dein Tablet mit der SSID "MARLIN_ESP" (Standardpasswort: "12345678").
2. Öffne nach der Verbindung einen Webbrowser und rufe die Adresse "192.168.0.1" auf, um die ESP3D-Weboberfläche zu laden.
3. Gehe auf den Tab "ESP3D" und gib dort deine WLAN-Einstellungen (SSID und Passwort) ein.
4. Starte die FYSETC E4 neu. Sie sollte sich jetzt mit deinem Router verbinden.
5. Verbinde das USB-Kabel mit der E4 und deinem PC, stelle eine Baudrate von 115200 ein, und sende den seriellen Befehl "[ESP111]", um die IP-Adresse der E4 zu erhalten.
6. Öffne deinen Webbrowser und rufe die gerade erhaltene IP-Adresse auf, um auf die Weboberfläche zuzugreifen.
7. Jetzt kannst du die Firmware aktualisieren. Lade den benutzerdefinierten Fork hier herunter, bearbeite die Dateien Configuration.h und Configuration_adv.h, um sie deinen Anforderungen anzupassen, und kompiliere die Firmware.
   • In PlatformIO kannst du "upload_port = IP-Adresse deiner E4" zu deiner Datei platformio.ini hinzufügen, um OTA-Updates (Over-the-Air) zu ermöglichen.
   • Alternativ kannst du nach der Kompilierung die Weboberfläche nutzen, den Tab "ESP3D" öffnen und die Option "Firmware Update" verwenden, um die Datei firmware.bin hochzuladen.
