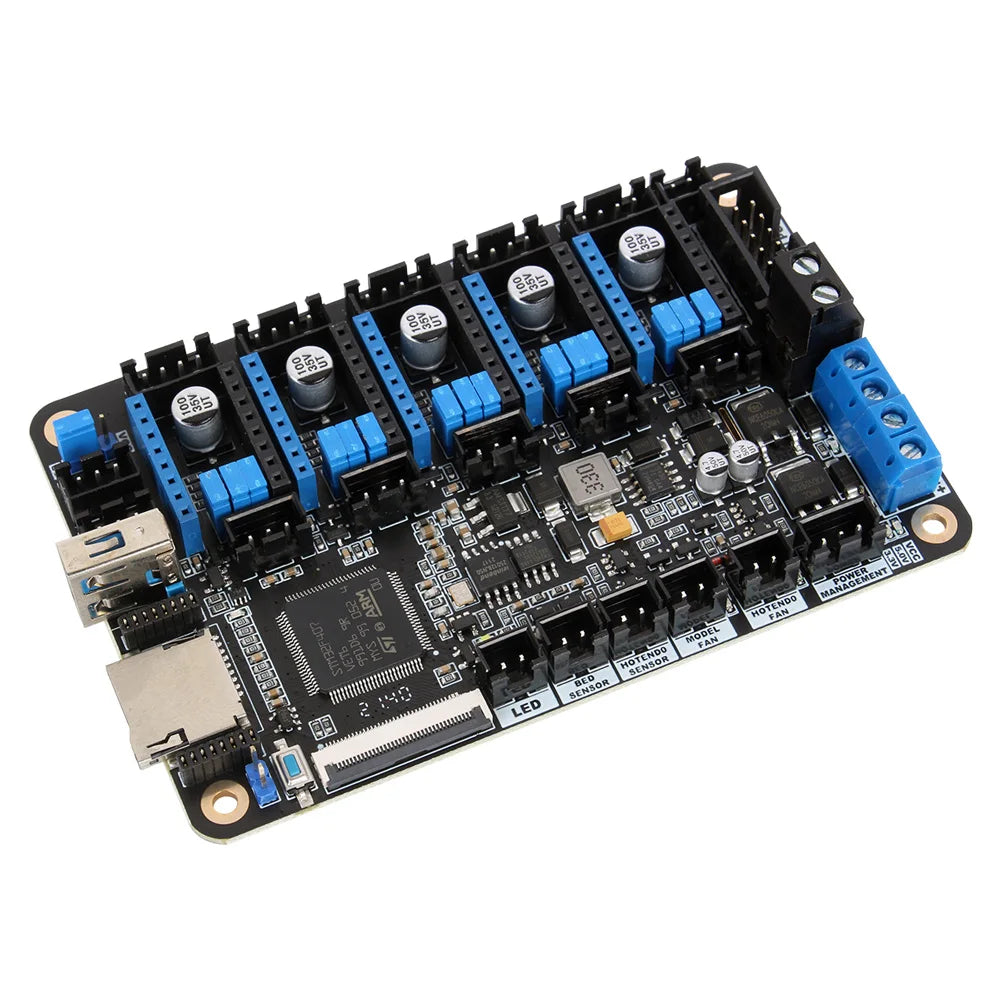

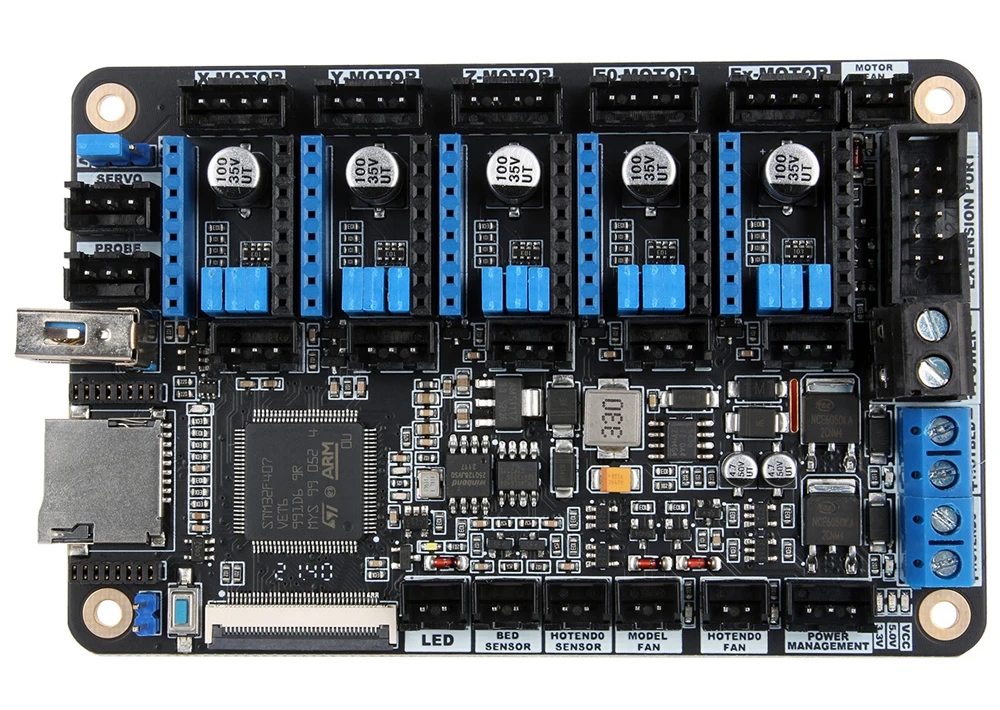

LERDGE Z V1.0.1 3D-Drucker-Motherboard

Beschreibung

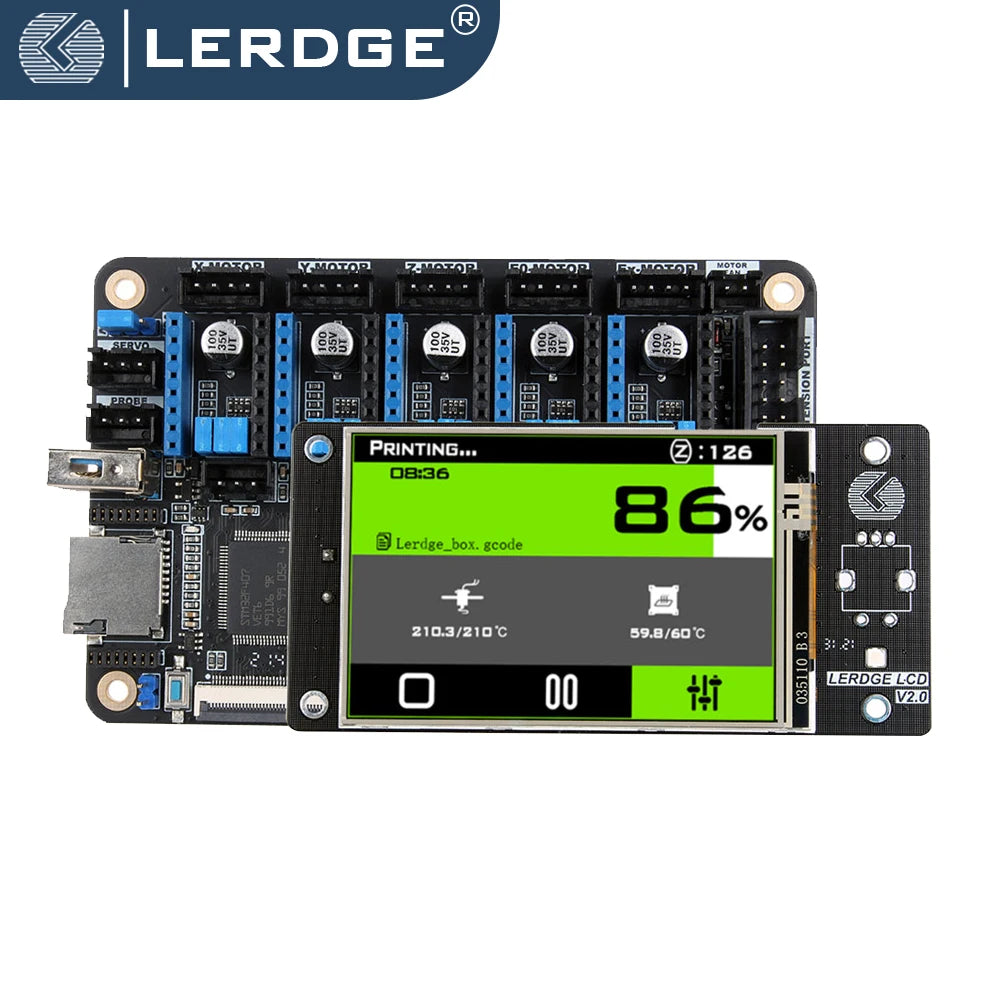

Das LERDGE Z V1.0.1 ist ein hochentwickeltes 32-Bit-Motherboard für 3D-Drucker mit einem 3,5-Zoll-Touchscreen. Es eignet sich besonders für DIY-Projekte und unterstützt verschiedene Druckerstrukturen wie XYZ, Delta, CoreXY und CoreXZ. Mit seiner Kompatibilität für BLTouch-Sensoren, mehreren Extrusionsmodi und erweiterten Steuerfunktionen bietet es eine All-in-One-Lösung für anspruchsvolle 3D-Druckanwendungen.

Technische Spezifikationen

• Markenname: LERDGE.
• Modell: LERDGE Z V1.0.1.
• Prozessor: 32-Bit ARM Cortex-M4, 168 MHz (STM32F417VET6).

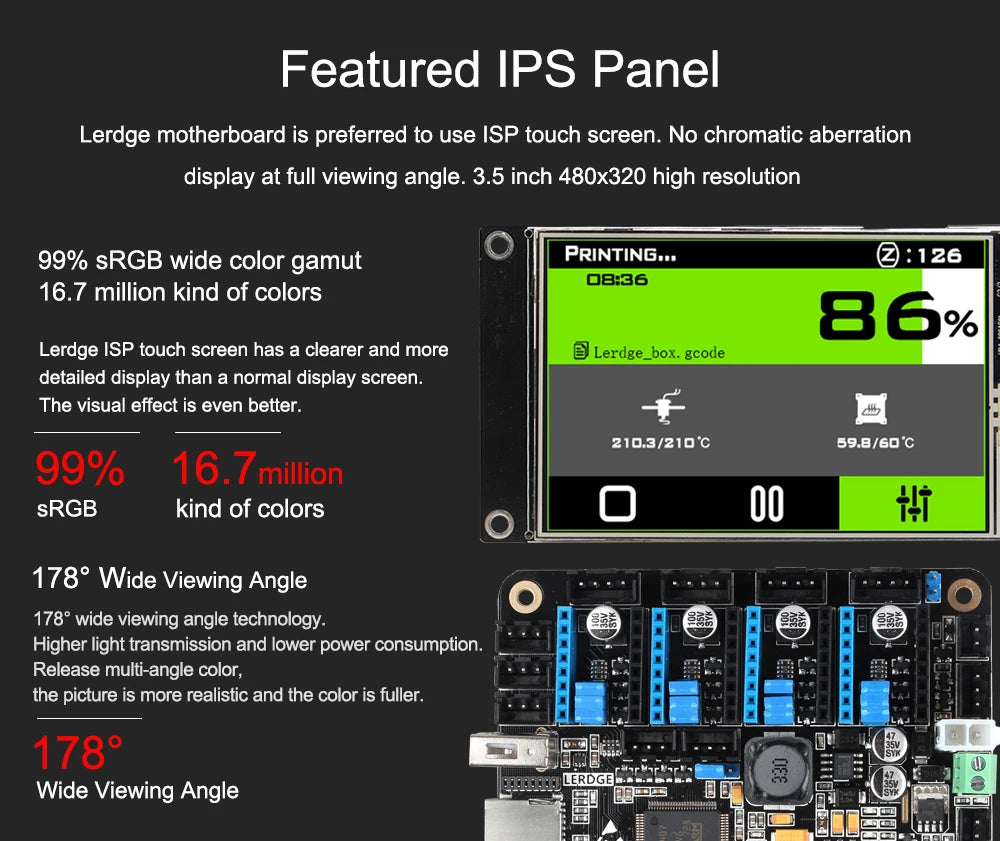

• Display: 3,5 Zoll IPS-Touchscreen mit vollem Betrachtungswinkel.
• Unterstützte Firmware: Nur LERDGE-Firmware.
• Extruder-Kompatibilität:
  • Einzel-Extrusion (1-in-1) oder Mehrfarben-Extrusion (2-in-1).
• Schrittmotortreiber-Unterstützung:
  • TMC2208, TMC2209, TMC2225, TMC2226, A4988, DRV8825.

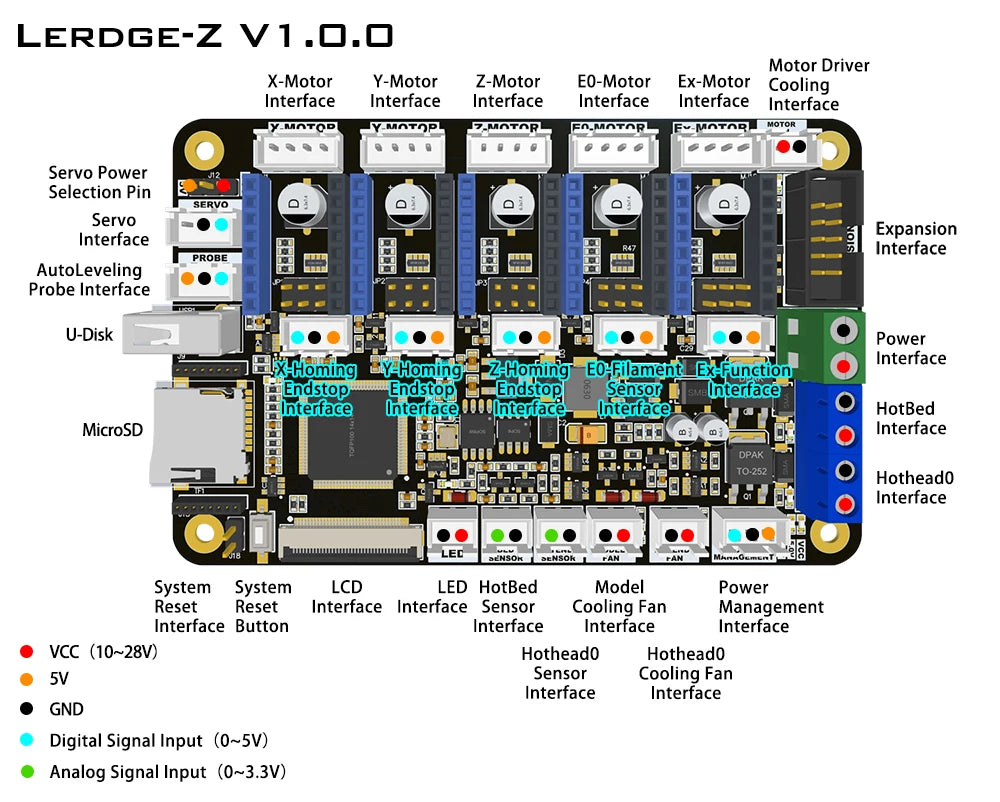

  • Bis zu 5 Motorenanschlüsse (X, Y, Z, E0, Ex).
• Spannungseingang: DC 12V bis 24V.
• Lüfteranschlüsse: 2 Schnittstellen.
• Temperatursensor: NTC 100K (Thermistor).
• Unterstützte Dateiformate: G-Code.
• Maschinentypen:
  • Cartesian (XYZ), Delta, CoreXY (H-Bot) und CoreXZ.
• Auto-Bett-Nivellierung: Unterstützung für BLTouch-Sensor.
• Druckformate: Offline-Druck über TF-Karte (SD-Karte) oder USB.
  • Maximal empfohlene Kartengröße: 32 GB.
• Empfohlene Software: PrusaSlicer, Cura, Simplify3D, Repetier-Host, Makerware.
• Erweiterte Funktionen:
  • Druckunterbrechung und -wiederaufnahme nach Stromausfall (mit optionalem Modul).

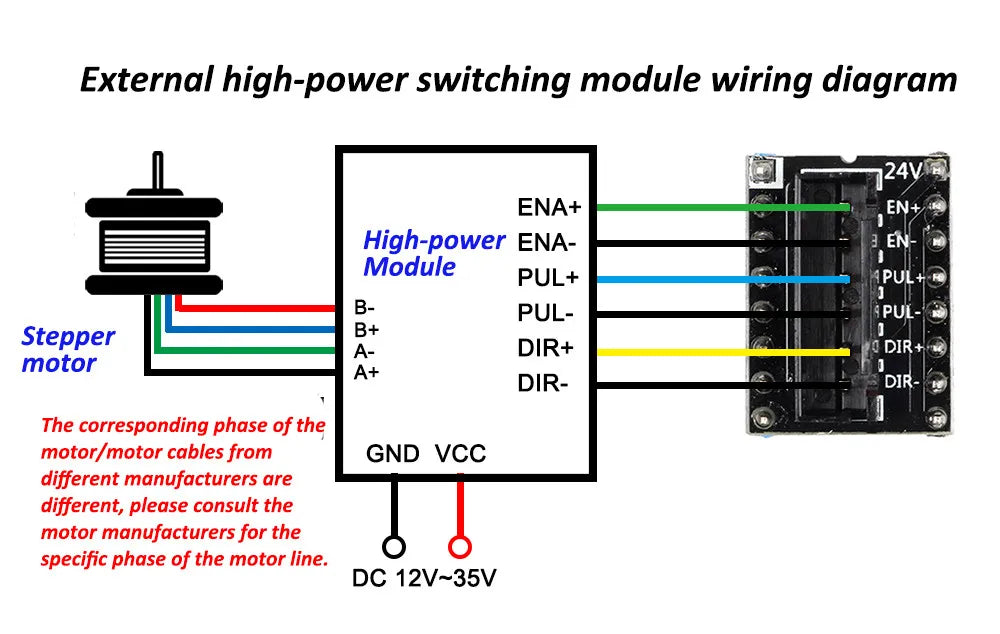

  • Heizbettbetrieb (benötigt separates Hochleistungsmodul).

Besonderheiten

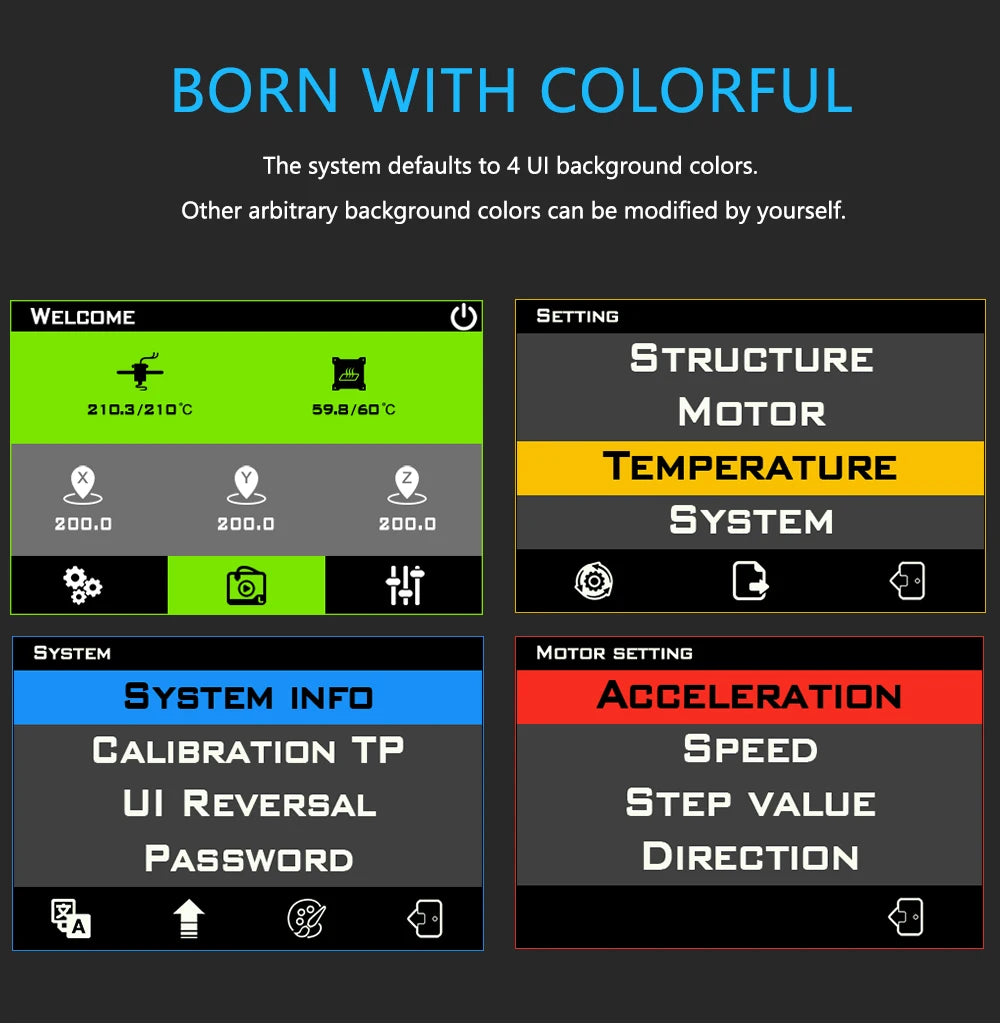

1. Benutzerfreundliches Display:
   Das integrierte IPS-Touchscreen bietet eine intuitive Bedienoberfläche für Echtzeitsteuerung und Anpassung der Druckereinstellungen.

2. Leistungsstarker Prozessor:
   Der 32-Bit-Cortex-M4-Prozessor sorgt für schnelle Verarbeitung und präzise Steuerung auch bei komplexen Druckprojekten.

3. Flexible Kompatibilität:
   Unterstützung für verschiedene Druckerstrukturen und Extrusionssysteme.

4. Sicherheit und Zuverlässigkeit:
   Mit Funktionen wie Stromausfall-Resuming und optionaler Unterstützung für Heizbetten bietet das Board zusätzliche Sicherheit.

Verpackungsinhalt

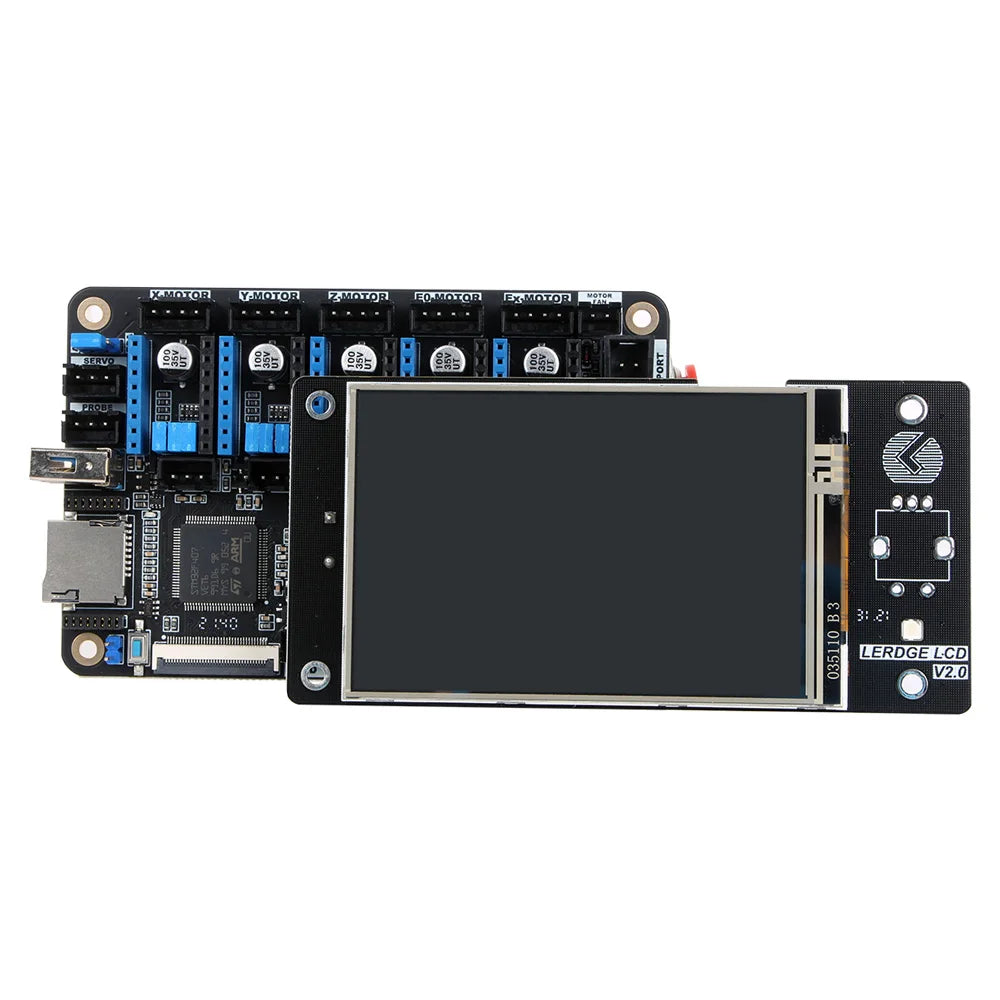

• LERDGE Z V1.0.1 Motherboard.
• 3,5-Zoll-Touchscreen.
