RAMPS 1.5 – Spezifikationen

Abmessungen:

• Größe: 101,5 x 60,5 mm

Unterstützte Motortreiber:

• Kompatibel mit A4988, DRV8825 und anderen Motortreibern
• Unterstützt bis zu 5 Motortreiber gleichzeitig

Eingangsspannung:

• 12V

Leistung:

• Maximal 200W

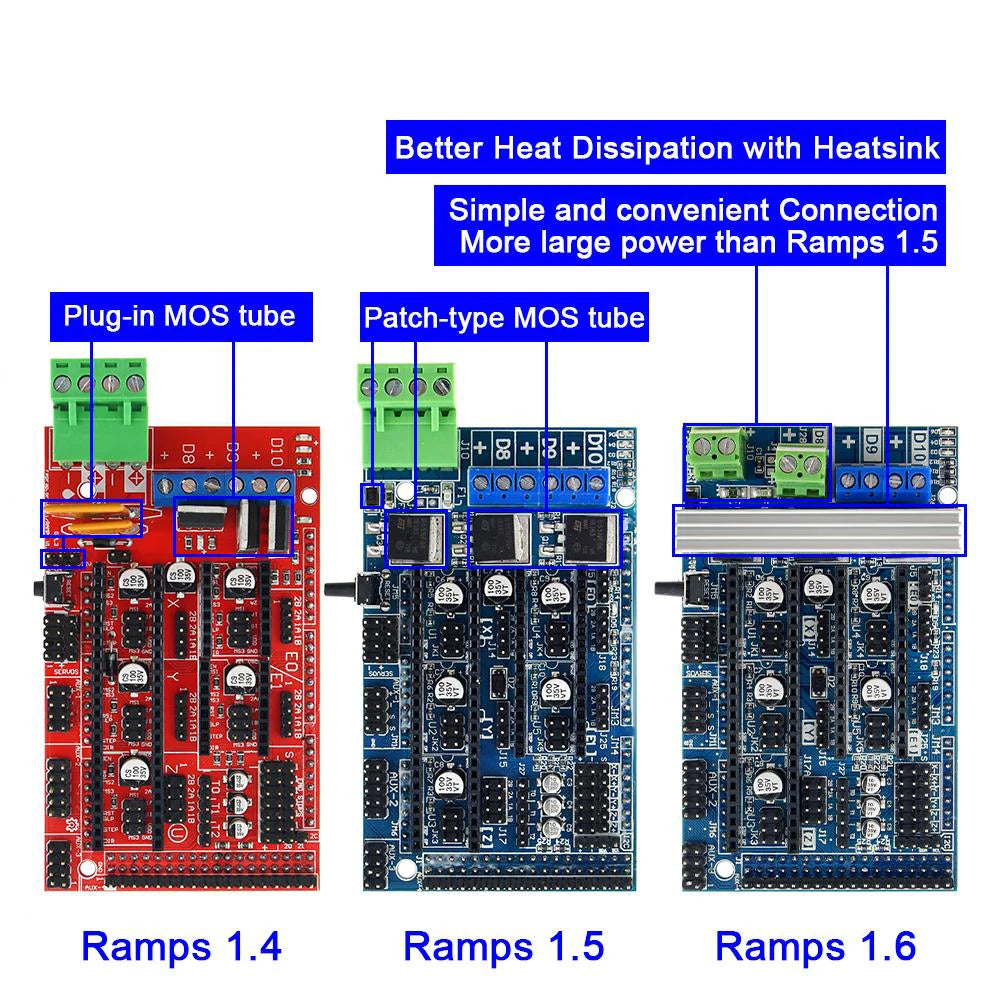

MOSFET Typ:

• B55NF06 (Patch MOSFET)

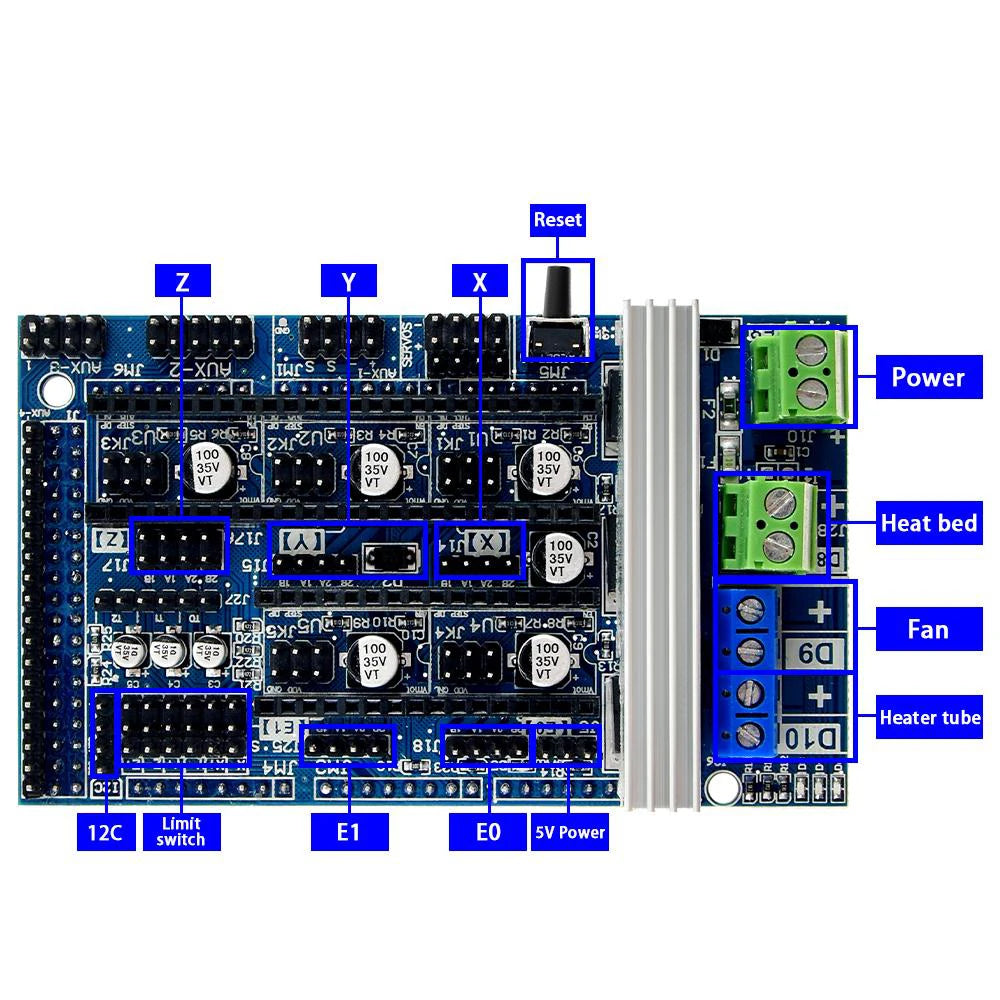

Merkmale des RAMPS 1.5

1. Erweiterungsmöglichkeiten:

   • Unterstützung für LCD-Displays und andere Erweiterungen.

2. Heizer- und Lüfterausgänge:

   • MOSFET-Ausgänge für Heizungen und Lüfter.
   • 3 Thermistor-Schnittstellen für Temperaturüberwachung.

3. Sicherheitsschutz:

   • 5A-Sicherung für zusätzliche Sicherheit und Schutz der Komponenten.
   • 11A-Sicherung für die Steuerung des beheizten Druckbetts.

4. Pololu Motortreiber-Support:

   • Konzipiert für bis zu 5 Pololu Stepper-Treiber-Platinen.
   • Pololu-Pinsockel ermöglichen ein einfaches Ersetzen oder Entfernen der Treiber.

5. Erweiterungspins:

   • I2C- und SPI-Pins für zukünftige Erweiterungen.

6. Servostecker:

   • Anschlüsse für Endschalter, Motoren und LEDs.
   • Vergoldete Stecker mit einer Nennleistung von 3A.

7. LED-Anzeige:

   • LEDs zeigen den Status des Heizers (Ausgangsleistung) an.

8. Dual-Z-Motor-Unterstützung:

   • Möglichkeit, zwei Z-Achsen-Motoren zu verbinden (z.B. für Prusa Mendel).

Lieferumfang:

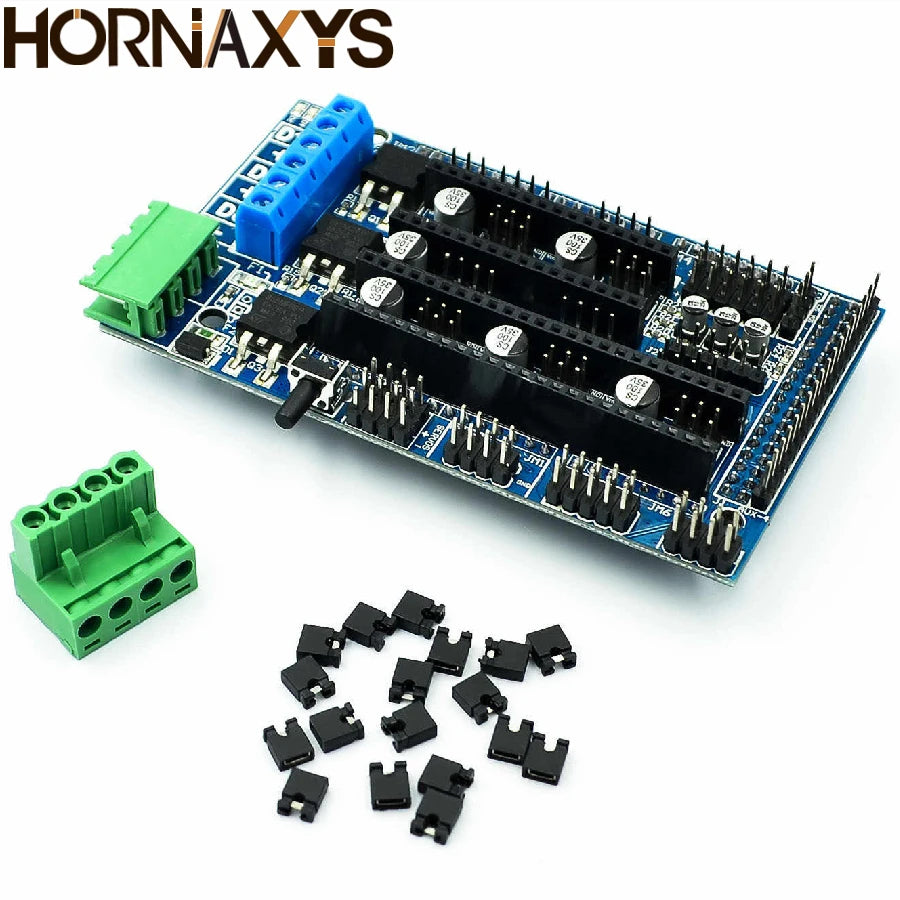

• 1x RAMPS 1.5 Steuerplatine
